Destacar:
válvula de borboleta da bolacha
, Válvula Borboleta Tipo Lug Padrão
Application:: |
General |
Tipo médio:: |
Água, vapor e óleo, etc. |
Montando o tipo:: |
Montagem direta |
Padrão ou não padrão:: |
Padrão |
Modo de fluxo:: |
Dois sentidos |
Atuação:: |
Manual, elétrico, pneumático, automático |
Performance de vedação:: |
Segmentação |
Temperatura de funcionamento:: |
Temperatura normal e temperatura elevada |
Aplicação de pressão:: |
Pressão normal |
Garantia de qualidade:: |
18 meses |

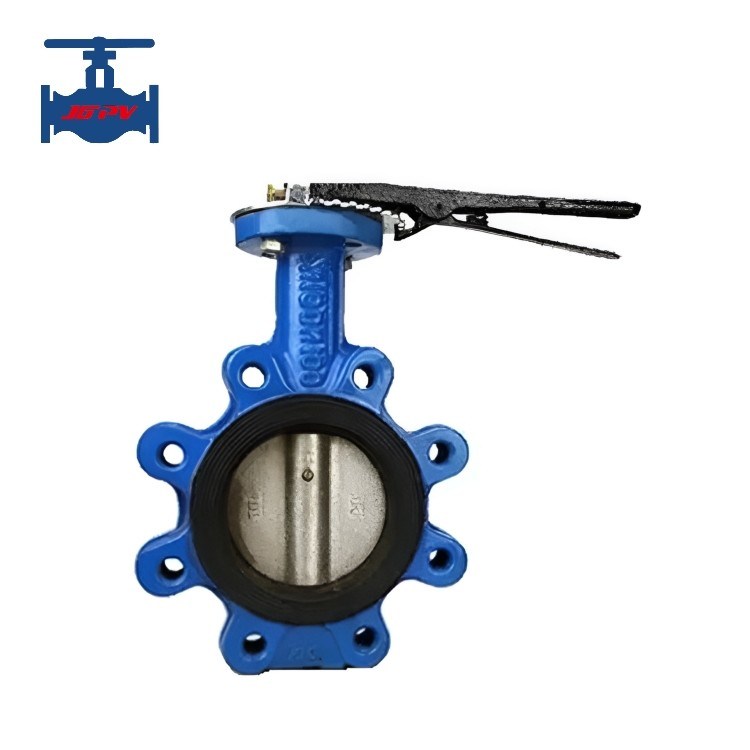

Válvula Borboleta Wafer Tipo Lug Padrão para Tipo Médio nas Indústrias de Vapor e Óleo
Destaque:Válvula de borboleta para wafer tipo lug
Introdução do produto:
A válvula de borboleta de wafer é conectada entre duas flanges de tubos com uma válvula de parafuso duplo, sua estrutura simples, pequeno tamanho, peso leve, apenas por algumas partes.E só precisa de girar 90° pode abrir e fechar rapidamente, simples de operar, enquanto a válvula tem boas características de controlo de fluidos.espessura da placa borboleta é a única resistência quando o meio flui através do corpo da válvula, por isso a queda de pressão produzida pela válvula é muito pequena, por isso tem boas características de controle de fluxo.Anel de vedação pode ser montado no corpo da válvula ou fixado na periferia do disco.
Parâmetros técnicos do produto:
|
Diâmetro nominal DN (mm)
|
40 ~ 600
|
|
Pressão nominal PN (MPa)
|
1.6
|
|
Pressão de ensaio (MPa)
|
Força (água)
|
2.4
|
|
Encerrar (Água)
|
1.76
|
|
Principais componentes
|
Corpo da válvula
|
Ferro dúctil
|
|
Disco
|
QT450-10
|
|
Assento
|
NBR, EPDM
|
|
Eixo
|
20Cr13
|
|
Temperatura de funcionamento
|
≤ 80°C
|
|
Meio adequado
|
Água e óleo
|
|
Conexão
|
Tipo de wafer
|
|
Método conduzido
|
Operação da alavanca
|
Características do produto:
1.Projeto em conformidade com a API 609/EN 593.
2.Apertamento em ambos os sentidos, tipo de alça com orelhas roscadas.
3.O manto flexível adaptado à forma da carroceria garante um pequeno binário de operação, o semi-stem alto e baixo dando um elevado coeficiente de caudal, o disco mecanizado na periferia dando um binário baixo e regular.
4.Flange de montagem de acordo com a norma ISO 5211.
5.Pequeno torque de funcionamento, destreza de poupança de mão-de-obra, fácil de operar,
6.Pode ser instalado em qualquer posição, fácil manutenção.
7.As partes de vedação podem ser substituídas e o desempenho de vedação é confiável, atingindo o vazamento zero de vedação bidirecional.
8.Resistência ao envelhecimento do material de vedação, resistência à corrosão, longa vida útil.
9.Estrutura simples, boa intercambiabilidade geral, desempenho de alto custo.
10.A vedação do caule não é fácil de deformar, de modo a evitar o fenômeno comum de vazamento do caule, o suporte geral é bom, estável e confiável.
