Válvula da borboleta da wafer da linha do centro

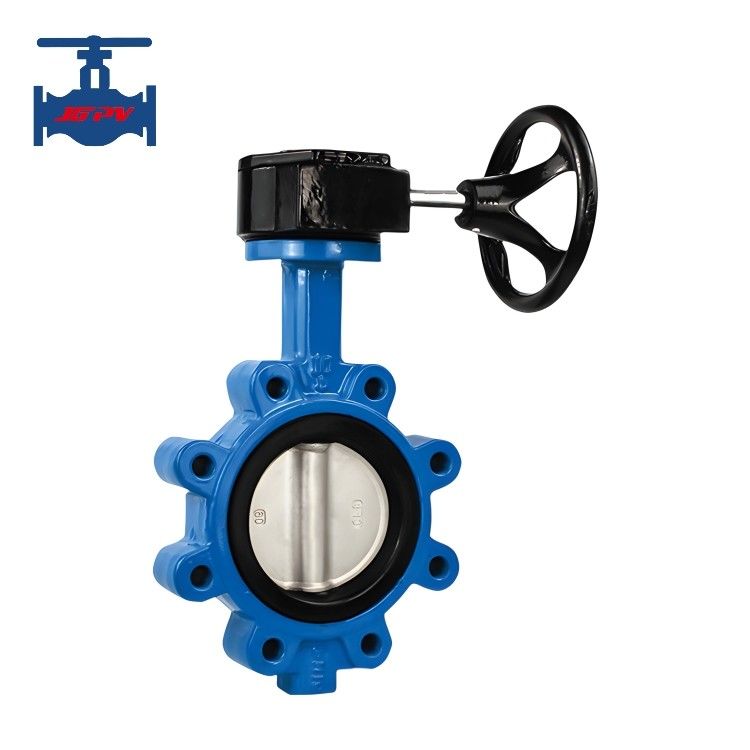

ANSI Standard Ductile Iron Lug Tipo Wafer da borboleta da linha central

Introdução do produto:
As válvulas borboleta são válvulas de quarto de giro que são frequentemente usadas para funções de ligação ou desligação.A taxa de fluxo pode ser controlada com precisão girando o elemento em forma de disco em qualquer ângulo entre 0 e 90 grausPara aplicações on/off ou para modular o fluxo, eles são comumente utilizados. Eles fornecem fluxo sem obstáculos quando completamente abertos com uma queda de pressão insignificante.Eles fornecem um selo apertado que impede qualquer fluxoO disco é ligado a uma haste. O disco gira para permitir que o fluido passe quando a válvula se abre.Quando a haste gira o disco por um quarto girar para um ponto perpendicular à direção do fluxoÉ uma válvula de movimento rotativo com um quarto de volta, para parar o fluxo de fluido.especialmente no isolamento do fluxo, e são utilizados em uma ampla gama de meios de processo e indústrias, incluindo abastecimento de água, coleta e distribuição, bem como estações de bombeamento.

A válvula borboleta de tipo lug é uma válvula borboleta padrão americana, com a mesma função que a válvula borboleta de wafer, que é ligada entre duas flanges de tubos com uma válvula de parafuso duplo,a sua estrutura simplesA válvula é de pequeno tamanho, leve, apenas por algumas partes e só precisa de girar 90° pode abrir e fechar rapidamente, operação simples, enquanto a válvula tem boas características de controle de fluido.Quando a válvula borboleta estiver em posição aberta, a espessura da placa borboleta é a única resistência quando o meio flui através do corpo da válvula, de modo que a queda de pressão produzida pela válvula é muito pequena, por isso tem boas características de controle de fluxo.A válvula borboleta tem dois tipos de vedaçãoA válvula de vedação elástica, o anel de vedação podem ser montados no corpo da válvula ou fixados na periferia do disco.


Parâmetros técnicos do produto:

Características do produto:
1. Projeto em conformidade com a API 609/EN 593.
2Apertamento em ambos os sentidos, tipo de alça com orelhas roscadas.
3O manto flexível adaptado à forma do corpo assegura um pequeno binário de funcionamento, o semi-tronco alto e baixo dá um elevado coeficiente de caudal, o disco mecanizado na periferia dá um binário baixo e regular.
4- Flange de montagem de acordo com a norma ISO 5211, para instalação de engrenagens de minhoca, de atuadores pneumáticos e de atuadores elétricos, para facilitar a operação.
5Pequeno torque de funcionamento, destreza de poupança de mão de obra.
6Velocidade rápida de abertura e fechamento e bom efeito de vedação.
6. Pode ser instalado em qualquer posição,design de poupança de espaço, baixo custo e fácil manutenção.
7. Ampla aplicação em indústrias como química, petróleo e gás, petroquímica, energia, têxteis e campos de água para tratamento de água, processamento químico, petróleo e gás, geração de energia, etc.
