Destacar:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

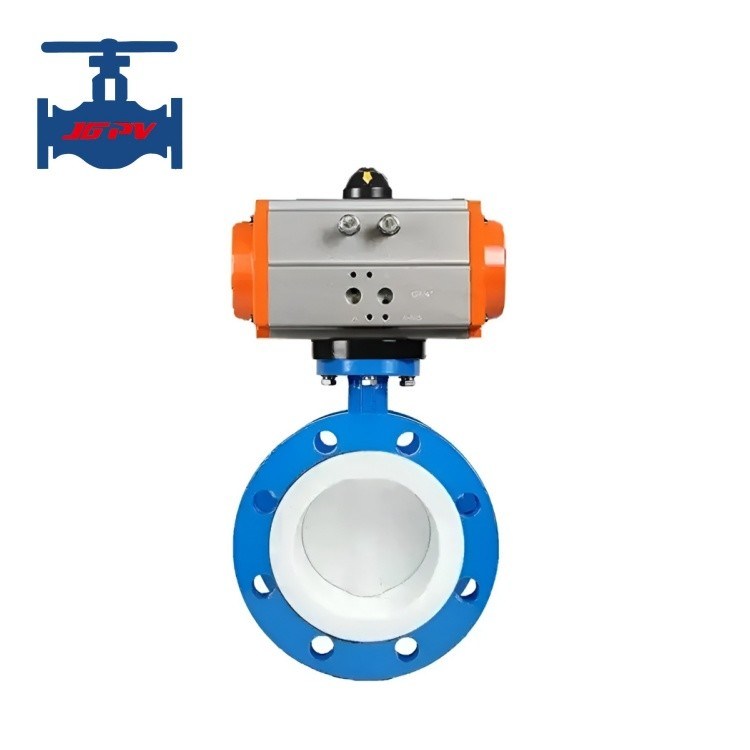

Destaque: Válvula de borboleta pneumática de vedação macia
Introdução do produto:
As válvulas de borboleta de vedação suave, como componentes utilizados para obter o controlo de ligação e regulação de fluxo em sistemas de tubulação, têm sido amplamente aplicadas em numerosos campos como petróleo, química, metalurgia,A maioria dos tipos de vedação adota projetos estruturais com materiais de vedação como borracha e politetrafluoroetileno.Não são adequados para indústrias que exigem resistência a altas temperaturas., resistência à alta pressão, resistência à corrosão e resistência ao desgaste.
Um tipo relativamente avançado é a válvula borboleta de metal triplo excêntrico, onde o corpo da válvula e o assento são componentes integrados.A superfície de vedação do assento da válvula é revestida com materiais de liga resistentes à temperatura e à corrosão através de soldagem de superfícieComparado com as válvulas de borboleta tradicionais, este tipo oferece vantagens tais como resistência a altas temperaturas, resistência à corrosão, resistência à corrosão e resistência à corrosão.operação leve, abertura/fechamento sem atrito, compensação de vedação através do aumento do binário do mecanismo de transmissão durante o fechamento, melhor desempenho de vedação e vida útil prolongada.
Parâmetros técnicos do produto:
|
Diâmetro nominal DN (mm)
|
50 ~ 1200
|
|
Pressão nominal PN (MPa)
|
0.6- Não.4.0
|
|
Pressão de ensaio (MPa)
|
Força (água)
|
0.9- Não.6.0
|
|
Encerrar (Água)
|
0.66- Não.4.4
|
|
Principais componentes
|
Corpo
|
Aço inoxidávelAço carbono/aço ligado
|
|
Placa de válvula
|
Aço inoxidávelAço carbono/aço ligado
|
|
Estaca da válvula
|
2Cr13 aço inoxidável
|
|
Embalagem
|
PTFE, grafite flexível
|
|
Fator de pressão
|
Aço inoxidável, PTFE, carburo cimentado
|
|
Temperatura de funcionamento
|
-40 ̊570°C
|
|
Meio adequado
|
Água, óleo, vapor, ácido e álcali e outros meios corrosivos
|
Características do produto:
1- Design duplo-eccentrico com vedação dinâmica de auto-aperto: a pressão de vedação aumenta à medida que a válvula se fecha, garantindo assim a
Confiabilidade sob meios de alta pressão e alta velocidade.
2. aço inoxidável combinado com borracha nitrílica resistente ao óleo paravedação: resistente à corrosão, resistente ao óleo,
Anti-envelhecimento e duradouro.
3O anel de vedação de borracha pode ser instalado no corpo da válvula ou no disco, adaptando-se às diferentes características dos meios de comunicação
aplicações.
4O disco estruturado por estrutura equilibra a resistência e a leveza: uma grande passagem de fluxo reduz a resistência, economiza energia e
Melhora a eficiência do fluxo.
5. revestimento de esmalte de cozimento geral para protecção contra a corrosão; assento de vedação de mudança rápida permite uma fácil adaptação a vários
A mídia.
6A vedação bidireccional permite a instalação sem restrições na direcção ou orientação do fluxo, ideal para instalação flexível em
redes de tubulação complexas.
7O projecto mecânico ergonómico reduz o binário de funcionamento em mais de 30%, garantindo uma operação precisa e suave tanto para o controlo manual como para o automático, com uma elevada eficiência de manutenção.
