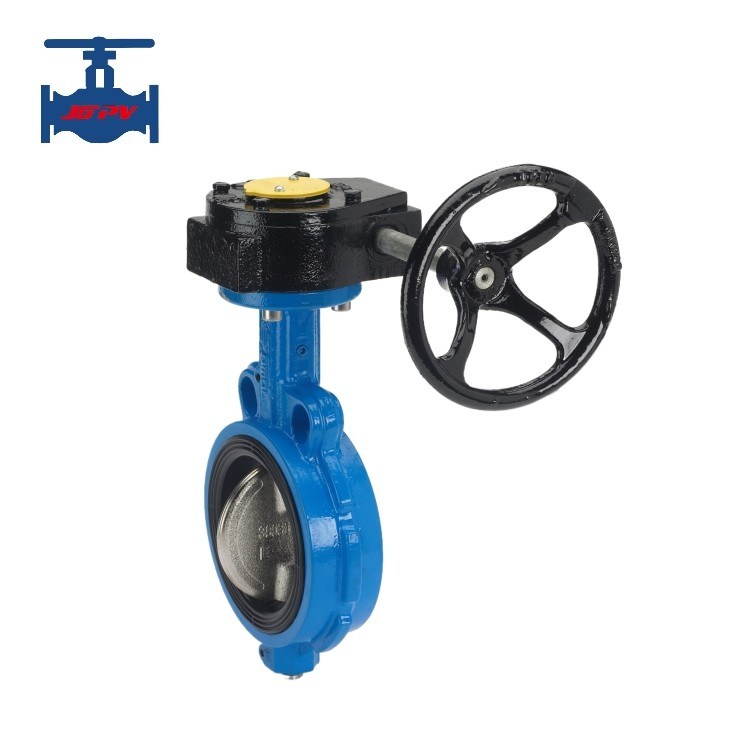

Válvula Borboleta Tipo Wafer Acionada por Atuador
, Atuador de Engrenagem Sem-Fim para Válvula Borboleta
Válvula Borboleta Tipo Wafer Acionada por Atuador com Engrenagem Sem-Fim com 18 Meses
Destaque: Válvula borboleta tipo wafer acionada por atuador de engrenagem sem-fim
Introdução do produto:
A válvula borboleta de vedação macia de linha central é a escolha ideal para válvulas borboleta convencionais em sistemas de tubulação. Com seu design estrutural simples, ela atinge um coeficiente de resistência ao fluxo mínimo e características de fluxo quase retas, tornando-a menos propensa ao acúmulo de detritos durante a operação. Além disso, sua construção leve, instalação conveniente e baixo torque de acionamento garantem fácil operação e manutenção. Esta válvula não apenas corta eficientemente a mídia, mas também regula o fluxo com precisão. O atuador suporta personalização personalizada, permitindo a configuração de formas de acionamento manual, elétrico, pneumático e outras, de acordo com as necessidades do usuário. Enquanto isso, oferece diversas opções de materiais e anéis de vedação, adaptando-se a várias mídias e condições de trabalho complexas para equilibrar totalmente custo e desempenho.
As válvulas borboleta de vedação macia são adequadas para condições de trabalho com temperaturas não superiores a 120°C e pressões nominais abaixo de 1,6 MPa, amplamente utilizadas em indústrias como abastecimento e drenagem de água, tratamento de esgoto, processamento de alimentos, aquecimento e abastecimento de gás, engenharia naval, energia hidrelétrica, metalurgia, sistemas de energia e têxteis. Elas são particularmente adequadas para aplicações que exigem alto desempenho de vedação bidirecional ou onde os corpos das válvulas são propensos à corrosão e ferrugem, garantindo efetivamente a operação estável do sistema.
Parâmetros técnicos do produto:
|
Diâmetro Nominal DN (mm)
|
40~1200
|
|
Pressão Nominal PN (MPa)
|
1.6
|
|
Pressão de Teste (MPa)
|
Resistência (água)
|
2.4
|
|
Enclausuramento (Água)
|
1.76
|
|
Componentes Principais
|
Corpo da válvula
|
Ferro fundido dúctil
|
|
Disco
|
Ferro fundido dúctil, aço inoxidável
|
|
Sede
|
NBR, EPDM, PTFE
|
|
Eixo
|
20Cr13
|
|
Temperatura de trabalho
|
≤80℃
|
|
Mídia adequada
|
Água e óleo
|
|
Conexão
|
Tipo wafer
|
|
Operação
|
Operação por engrenagem sem-fim
|
Características do produto:
1. Compacta e portátil, fácil de remover e manter, e pode ser instalada em qualquer posição;
2. Sua característica de fluxo tende a ser em linha reta e possui ótimo desempenho de regulagem;
3. Estrutura simples, compacta, pequeno torque de operação e abertura rápida com apenas 90 graus de rotação;
4. O ponto de vazamento interno é eliminado conectando a placa da válvula com a haste da válvula sem pino;
5. O contorno da placa da válvula é feito em forma de esfera para melhorar o desempenho de vedação e prolongar a vida útil da válvula, e não há vazamento após a válvula ter sido aberta e fechada 50.000 vezes sob pressão;
6. O elemento de vedação pode ser substituído e adequado para caixa de vedação bidirecional.
7. O disco da borboleta pode ser pintado conforme a solicitação.
8. A válvula pode ser flangeada ou do tipo wafer.
9. A motivação pode ser a alavanca, válvula pneumática e eletricamente operada.
