Detalhes do produto
Place of Origin: China
Marca: JGPV
Model Number: CS49H-JGPV
Termos de pagamento e envio
Minimum Order Quantity: 1 Set
Preço: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

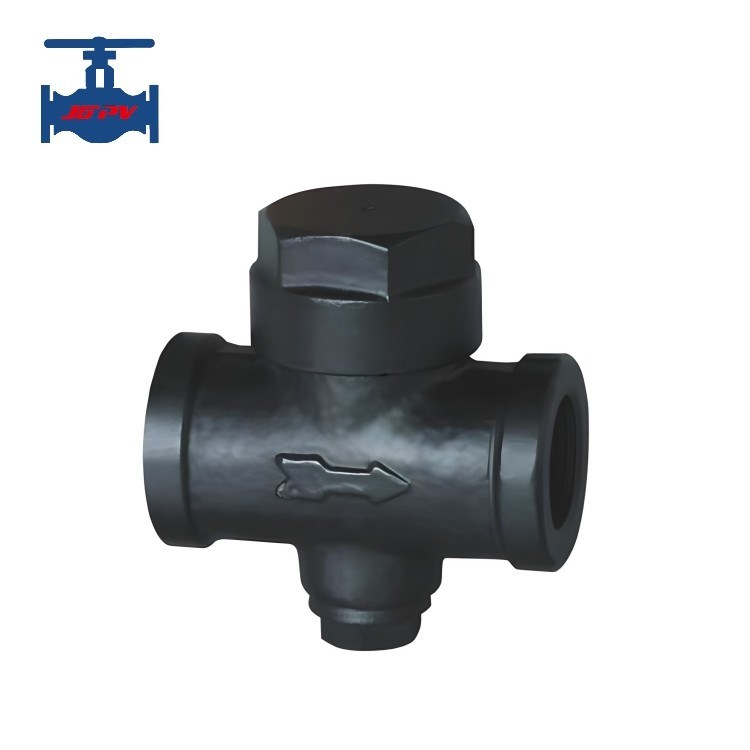

ASTM A216-WCB Trapa de vapor de tipo termodinâmico para utilização em tubulações de vapor
Introdução do produto:
A válvula de captura de vapor de tipo disco termodinâmica baseia-se no princípio da termodinâmica, utilizando as diferentes características da termodinâmica do vapor e do condensado.Devido aos diferentes caudais e volumes de vapor e condensado que passam pela abertura da válvula, provoca alterações de pressão dinâmicas e estáticas da energia cinética e da energia potencial, resultando em alterações da diferença de pressão entre as partes superior e inferior da placa da válvula,condução da placa da válvula para abrir e fechar o buraco do assento da válvulaAs válvulas de captura de vapor de tipo disco são amplamente utilizadas em tubulações principais de vapor, tubulações de rastreamento de calor, volutas de jaqueta,e vários pequenos equipamentos de vapor.
A armadilha de vapor termodinâmica é uma válvula de drenagem muito resistente e simples de operar.tal como mostrado no diagrama de visão geralO único componente móvel é um disco localizado no plano dentro da sala de controlo.
Durante a fase de arranque, devido à pressão, o disco é levantado,e água condensada e ar passam sobre o assento da válvula interna e são descarregados dos três pequenos furos na saída externa através da parte inferior do disco.
A válvula de descarga de potência térmica possui uma placa de válvula móvel, que é um componente sensível e um componente de accionamento.De acordo com os diferentes princípios termodinâmicos das alterações de caudal e volume do vapor e da água condensada que passam por, diferentes diferenças de pressão são geradas acima e abaixo da placa da válvula para conduzir a placa da válvula a abrir e fechar a válvula.e o grau de subresfriamento é de 8 °C -15 °C.
Componente e desempenho do produto:
| Pressão de trabalho | 0.05-6.4MPa | Temperatura máxima de funcionamento | 325°C |
| Tamanho do porto | DN15-DN150 | Taxa de vazamento | < 3% do deslocamento real |
| Frigorífico insuficiente | 8 °C | Pressão de contrapartida máxima | 50% |
| Corpo e capô | WCB, CF8 | Placa de disco | 2Cr13, CF8 |
| Assento | 2Cr13, CF8 | Filtro | CF8 |
1Esta válvula tem uma estrutura robusta, peso leve, pequeno volume e uma ampla gama de pressões, sem necessidade de qualquer ajustamento.
2Equipado com um dispositivo de descarga de ar, ele pode remover rapidamente o ar inicial e garantir uma operação pneumática rápida.
3Pode suportar vapor sobreaquecido, tem boa resistência ao congelamento e a instalação não é restrita, tudo o que pode funcionar normalmente.
