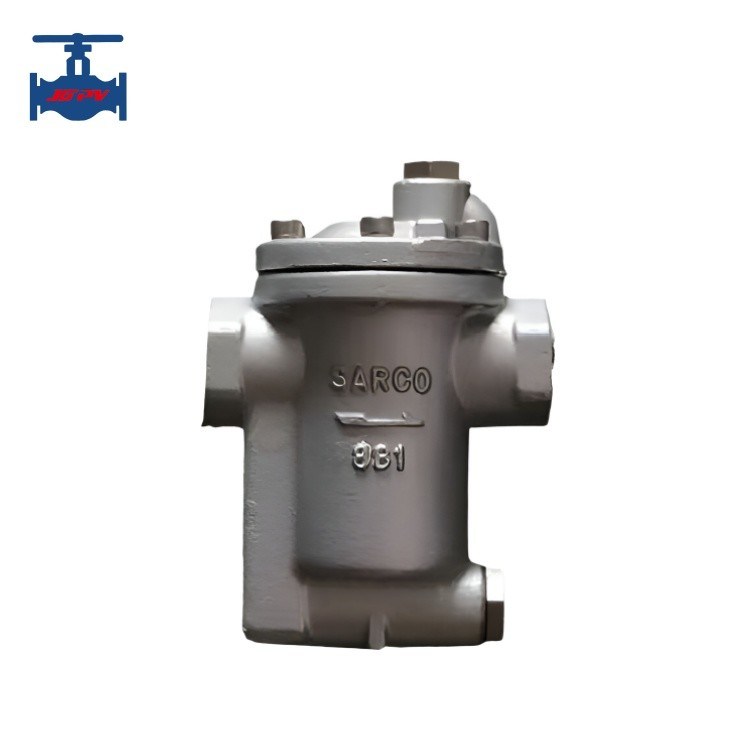

Trapa de vapor de balde invertido CF8 CF8M de aço inoxidável para uso em tubulações de vapor

Introdução do produto:


O produto de captura de vapor de balde invertido tem um componente sensível ao nível do líquido.e a alavanca de ligação do balde invertido impulsiona o núcleo da válvula para abrir e fechar a válvulaA válvula de drenagem de tipo balde invertido pode descarregar ar, não tem medo de martelo de água e tem um bom desempenho antipoluição.A taxa de fuga de vapor é inferior a 3%, a taxa máxima de contrapressão é de 75%, existem mais ligações e a sensibilidade não é tão boa como a de uma válvula de drenagem de esferas flutuante livre.Devido ao fato de que a válvula de drenagem de balde invertida depende da flutuabilidade do vapor para fechar a válvula, não é adequado para utilização quando a diferença de pressão de trabalho for inferior a 0,1 MPa.
Quando o dispositivo é ligado, o ar e a água condensada de baixa temperatura do tubo entram na válvula de drenagem, e o balde invertido cai com seu próprio peso.A alavanca de ligação do balde invertido impulsiona o núcleo da válvula para abrir a válvulaQuando o vapor entra no balde invertido, o vapor no balde gera flutuação para cima.e a alavanca de ligação para cima do balde invertido impulsiona o núcleo da válvula para fechar a válvulaHá um pequeno buraco no balde invertido. Quando uma parte do vapor é descarregada do pequeno buraco e outra parte do vapor produz água condensada,o balde invertido perde a flutuabilidade e afunda para baixo pelo seu próprio pesoA alavanca de ligação do balde invertido impulsiona o núcleo da válvula para abrir a válvula, que funciona de forma cíclica e descarrega água intermitentemente.


Componente e desempenho do produto:

Características do produto:

1Vantagens:

- A válvula de descarga de balde invertida pode resistir a altas pressões e ao martelo de água.
- O modo de falha é geralmente normalmente aberto e as aplicações que exigem esta característica são relativamente seguras, como a drenagem de turbinas a vapor.

2Desvantagens:

- O pequeno buraco na parte superior do balde invertido é muito pequeno, o que diminui a velocidade do escape, e o buraco não pode ser demasiado grande,Caso contrário, uma grande quantidade de vapor irá escapar através deste pequeno buraco durante a operação normal.
- Deve haver água suficiente no interior do corpo da válvula para formar uma vedação de água acima da borda inferior do balde invertido.o vapor será descarregado diretamente através da saída da válvulaEm aplicações, tais incidentes ocorrem frequentemente: quando a pressão do vapor cai repentinamente, uma parte da água condensada dentro do corpo da válvula se transformará em vapor.fazendo com que o balde invertido perca a flutuabilidade e afundeO vapor vazará através da saída até que uma quantidade suficiente de água condensada entre na válvula de drenagem, formando um novo selo de água para evitar a fuga de vapor e o desperdício.
- Se a válvula de descarga de balde invertida for aplicada a equipamentos com grandes flutuações de pressão, é necessário instalar uma válvula de retenção na entrada diante da válvula de descarga.O vapor e a água podem fluir livremente na direção mostrada, e devido à ação da válvula de retenção, o retrocesso é impossível.
- Temperaturas de vapor superaquecidas mais elevadas podem também fazer com que a válvula de descarga de balde invertida perca a sua vedação de água.Algumas válvulas de drenagem de balde invertidas são fabricadas com válvulas de retenção embutidas instaladas como padrão.
- A válvula de escoamento de balde invertida está exposta ao ambiente externo e pode ser danificada por congelamento se a temperatura for inferior a zero graus Celsius.É necessário isolamento.
- Se as condições ambientais não forem muito duras, o isolamento adequado pode resolver o problema, mas se puder prever temperaturas ambientais mais baixas, considere a utilização de outras válvulas de drenagem mais robustas.Se o supervisor for responsável pela drenagem, uma válvula de drenagem térmica será a escolha preferida.
