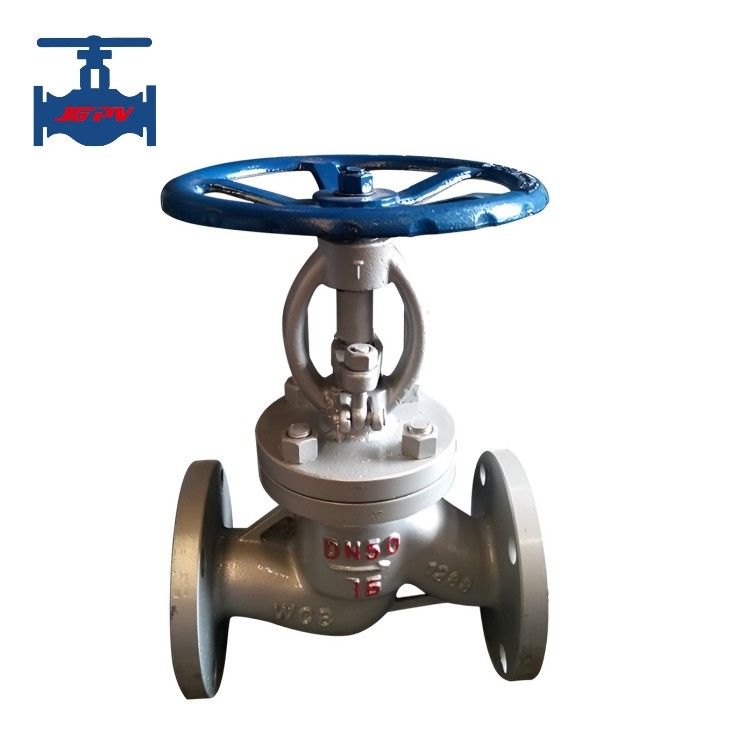

Valva de corte de esferas de ferro fundido padrão J41H-JGPV

Válvula globular de aço fundido Wcb para uso em tubulações de vapor de água e óleo

Introdução do produto:

A válvula de globo, também conhecida como válvula de corte, pertence à válvula de vedação forçada, o eixo do tronco da válvula de globo é vertical à superfície de vedação do assento da válvula,e é quebrado por conduzir o bobina para cima e para baixoAs suas partes de abertura e fechamento são em forma de disco, selado acima de um plano ou cone de mar, disco ao longo da linha central do assento para o movimento linear, de modo que quando a válvula está fechada,A pressão deve ser aplicada ao disco para forçar a superfície de vedação não vazar.

Quando a válvula de globo é aberta, a altura de abertura do disco da válvula é de 25% ~ 30% do diâmetro nominal. Quando o caudal atingir o máximo, a válvula atingiu a posição totalmente aberta.Por conseguinte,, a posição total aberta da válvula de globo deve ser determinada pelo curso do disco da válvula.

O curso de abertura ou de fechamento da válvula esfera é relativamente curto e tem uma função de corte muito fiável,e por causa da mudança da abertura do assento da válvula e da tração do disco é diretamente proporcional à relação, é muito adequado para a regulação do fluxo.Pode ser utilizado na maioria dos sistemas de fluxo de meios.Metalurgia, construção urbana, química e outros departamentos.

Parâmetro do produto:

Características do produto:

1Em termos de estrutura, a válvula de globo é mais simples do que a válvula de porta.que tenha uma boa tecnologia de fabrico e seja fácil de fabricar e manterA válvula do globo no processo de fechamento completo do movimento do disco é pequena, a sua altura é relativamente pequena válvula de porta.

2A altura de abertura da válvula do globo é pequena no processo de abertura e fechamento.A altura de abertura é geralmente apenas 1/4 do diâmetro do canal do assento da válvula e tem uma ação de corte muito confiável, que é fácil de ajustar o fluxo.

3. A partir da vida útil, uma vez no estado aberto, não há contacto entre o assento e a superfície de vedação do disco, a superfície de vedação não é fácil de usar e arranhar,Assim, melhora a vida útil do selo.

4A válvula de globo permite apenas um fluxo unidirecional de mídia, instalação direcional, o comprimento da estrutura da válvula de globo é maior do que a válvula de portão.

5O torque de abertura e fechamento da válvula de globo é grande e é difícil realizar uma abertura e fechamento rápidos.A passagem de fluxo na válvula é tortuosa e a resistência ao fluxo do fluido é grande, resultando numa grande perda de potência de fluido no gasoduto

6Quando o meio de baixo do disco da válvula entra na válvula, a força de operação precisa superar a resistência,é o atrito da haste e da embalagem e o empuxo produzido pela pressão do meio,

7. A força da válvula de fechamento da válvula de globo é maior do que a força da válvula de abertura, por isso o diâmetro do caule deve ser grande, caso contrário, ocorrerá uma falha de dobragem da parte superior do caule.
