Destacar:

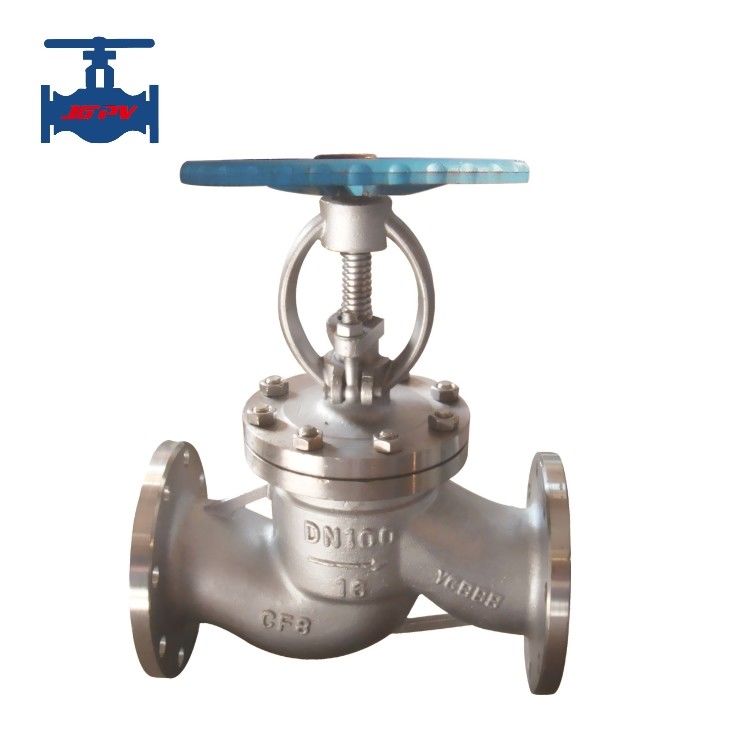

Válvula Globo em Aço Inoxidável
, válvula de globo flangeada de aço inoxidável
Aplicação:: |
- Geral |
Tipo médio:: |
Água, vapor e óleo, etc. |
Montando o tipo:: |
Montagem direta |
Padrão ou não padrão:: |
Padrão |
Modo de fluxo:: |
Dois sentidos |
Atuação:: |
Manual, elétrico, pneumático, automático |
Performance de vedação:: |
Segmentação |
Temperatura de funcionamento:: |
Temperatura normal e temperatura elevada |
Aplicação de pressão:: |
Pressão normal |
Garantia de qualidade:: |
18 meses |
Destaque: Válvula globular de flange de aço inoxidável
Introdução do produto:
As válvulas globulares da série J41W são amplamente utilizadas em várias tubulações industriais para controlar o fluxo de meios.
Além de considerar o modelo e o material da válvula, deve ser realizada uma avaliação abrangente com base em fatores como
Os fatores que influenciam na temperatura, pressão, corrosão dos meios de comunicação e os requisitos de fluxo.
o ambiente de instalação, os modos de funcionamento (manuais, eléctricos ou pneumáticos) e a conveniência da manutenção não devem ser
ignorado.
Parâmetros técnicos do produto:
|
Pressão nominalPN ((MPa)
|
1.0 a 4.0
|
|
Diâmetro nominal DN(mm)
|
15 ¢600
|
|
Pressão de ensaio (MPa)
|
Força (água)
|
1.5 vezes a pressão nominal
|
|
Segregação (água)
|
1.1 vezes a pressão nominal
|
|
Segregação (ar)
|
0.6 vezes a pressão nominal
|
|
Segregação de foles (de água)
|
1.5 vezes a pressão nominal
|
|
Matéria-prima
|
WCB, CF8, CF8M
|
|
Meio adequado:
|
Água, vapor, óleo
|
|
Temperatura de funcionamento
|
-196°C ∼600°C
|
|
Tipo de ligação
|
Flanco
|
|
Método operacional
|
Rodas manuais, engrenagens cómodas, atuadores pneumáticos e elétricos
|
Características do produto:
1. Vantagens estruturais: As válvulas globulares apresentam um desenho mais simples do que as válvulas de porta.
Quando totalmente fechados, o curso do disco é curto,
resultando numa altura global mais baixa.
2Características de desempenho: a altura de abertura/fechamento é de apenas cerca de 1/4 do diâmetro do assento, garantindo um fechamento fiável
Quando abertos, as superfícies de vedação são separadas, minimizando o desgaste e prolongando a vida útil.
3. Notas de funcionamento: O fluxo unidirecional requer instalação direcional.
O curso tortuoso do fluxo aumenta a resistência e a perda de energia.
4Requisito de concepção: quando o meio entra por baixo do disco, a força de fechamento excede a força de abertura, exigindo
um diâmetro de caule maior para evitar a curvatura.
