Destacar:
Aplicação:: |
- Geral |
Tipo médio:: |
Água, vapor e óleo, etc. |
Montando o tipo:: |
Montagem direta |
Padrão ou não padrão:: |
Padrão |
Modo de fluxo:: |
Dois sentidos |
Atuação:: |
Manual, elétrico, pneumático, automático |
Performance de vedação:: |
Segmentação |
Temperatura de funcionamento:: |
Temperatura normal e temperatura elevada |
Aplicação de pressão:: |
Pressão normal |
Garantia de qualidade:: |
18 meses |

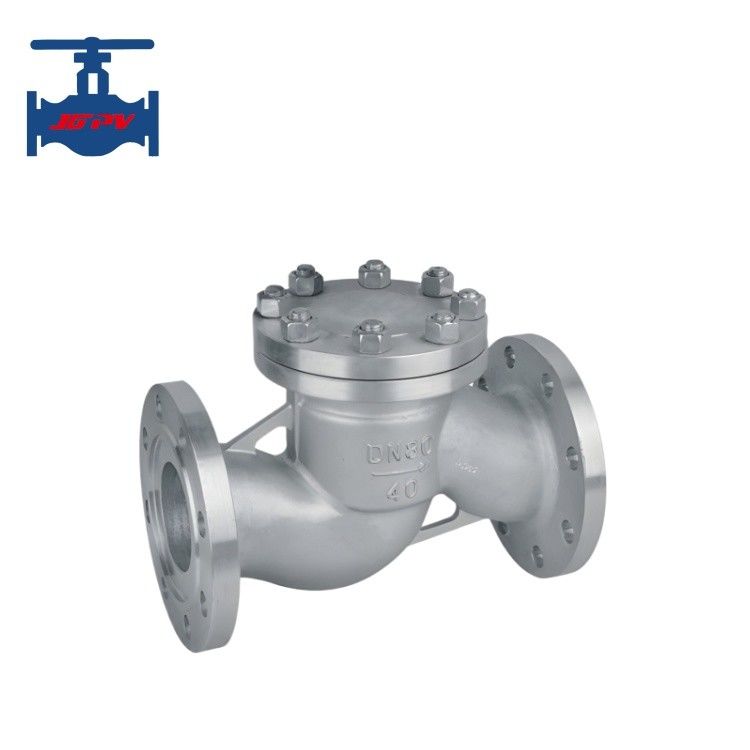

Destaque: Válvula de controlo do tipo de elevador
Introdução do produto:
Uma válvula de retenção de elevação é um tipo de válvula de retenção na qual o disco desliza ao longo da linha vertical do corpo da válvula.
A válvula de guiamento é uma válvula de guiamento que tem um corpo e um disco semelhantes aos de uma válvula de globo.
com um comprimento superior a 30 mm, mas não superior a 50 mm,
Quando o meio flui na direcção da frente, o disco é empurrado para a frente pelo impulso do meio.
Quando o fluxo do meio pára, o disco cai sobre o assento da válvula pelo seu próprio peso, impedindo o fluxo inverso do meio.
Este tipo de válvula é amplamente utilizado em vários campos, como as indústrias química, metalúrgica e farmacêutica, e deve ser
Instalados horizontalmente em tubulações.
Parâmetros técnicos do produto:
|
Diâmetro nominalDN ((mm)
|
50- Não.300
|
|
Pressão nominalPN ((MPa)
|
1.0- Não.2.5
|
|
Ensaio de pressãoPS (((MPa)
|
Ensaio de resistência (água)
|
1.5- Não.3.75
|
|
Ensaio de vedação (água)
|
1.1- Não.2.75
|
|
Forma de ligação
|
Flanco
|
Características do produto:
1. a válvula de retenção deve ser instalada e utilizada, isto é, fluxos médios na direcção da seta mostrada.
2O seu pequeno volume, peso leve, boa tecnologia de processamento, é uma das direcções de desenvolvimento da válvula de retenção, mas o coeficiente de resistência do fluido é ligeiramente maior do que as válvulas de retenção de balanço.
3Quando o meio flui na direcção especificada, o disco da válvula é submetido à acção da força do meio, quando o contador de fluxo do meio é aberto,devido ao peso do disco da válvula e o disco da válvula está sujeito à ação da força reversa média, de modo a fechar a superfície de vedação do disco da válvula e do assento da válvula, para evitar o efeito de refluxo do meio.
4A superfície de vedação do corpo da válvula e do disco é revestida com aço inoxidável
