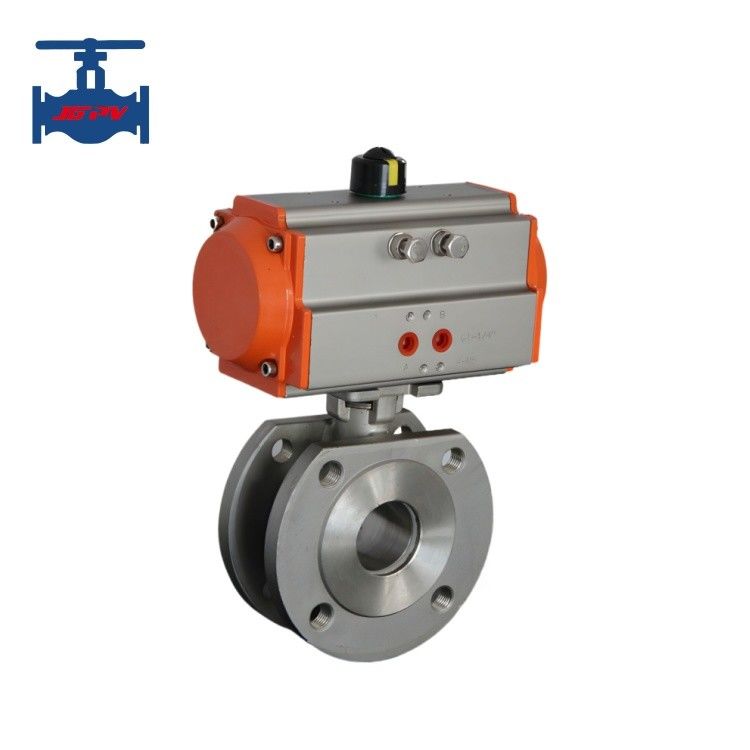

Válvula de esfera fina pneumática

Detalhes do produto

Lugar de origem: China

Termos de pagamento e envio

Quantidade de ordem mínima: 1 conjunto

Detalhes da embalagem: Embalagens de segurança de caixas de compensador

Tempo de entrega: 14 dias

Termos de pagamento: L/C, T/T, Western Union

Habilidade da fonte: 100 pcs por mês

Obtenha o melhor preço
Destacar:
Aplicação::
- Geral
Tipo médio::
Água, vapor e óleo, etc.
Montando o tipo::
Montagem direta
Padrão ou não padrão::
Padrão
Modo de fluxo::
Dois sentidos
Atuação::
Manual, elétrico, pneumático, automático
Performance de vedação::
Segmentação
Temperatura de funcionamento::
Temperatura normal e temperatura elevada
Aplicação de pressão::
Pressão normal
Garantia de qualidade::
18 meses
Aplicação::
- Geral
Tipo médio::
Água, vapor e óleo, etc.
Montando o tipo::
Montagem direta
Padrão ou não padrão::
Padrão
Modo de fluxo::
Dois sentidos
Atuação::
Manual, elétrico, pneumático, automático
Performance de vedação::
Segmentação
Temperatura de funcionamento::
Temperatura normal e temperatura elevada
Aplicação de pressão::
Pressão normal
Garantia de qualidade::
18 meses
Válvula de esfera fina pneumática

Destaque:Válvula de esfera fina pneumática


Introdução do produto:


Uma válvula pneumática de esfera fina é uma válvula onde a bola gira 90° em torno de um eixo perpendicular ao canal.

de um atuador pneumático de dupla ação ou de uma única ação (de volta à mola) de tipo pistão e de uma estrutura de válvula de tipo O.

Com acessórios como válvulas eletromagnéticas, reguladores de filtros de ar, interruptores de limite (indicadores de posição das válvulas) ou eletro-pneumáticos

posicionadores de válvulas, permite o controlo automático de regulação ou o controlo de desligamento (de duas posições) dos fluidos em processo

gasodutos.


Parâmetros técnicos do produto:


Diâmetro nominal DN (mm)

50 a 200

Pressão nominal PN (MPa)

1.6

Pressão de ensaio (MPa)

Força (água)

2.4

Encerrar (Água)

1.76

Principais componentes

Corpo

WCB/CF8/CF8M

Bolha de válvula

Aço inoxidávelAço carbono

Assento

PTFE

Embalagem

Grafite mole

Fator de pressão

2Cr13

Mão

Ferro dúctil

Temperatura de funcionamento

≤ 150°C

Meio adequado

Água, óleo, vapor


Características do produto:


1As válvulas de esferas pneumáticas têm baixa resistência ao fluido, sendo as mais pequenas entre todos os tipos de válvulas.

compatível com a abertura/fechamento, utilizando ar comprimido como potência para conduzir a haste da válvula através de um porta-pistões e engrenagem

Transmissão mecânica, girando a bola 0-90° com binário de saída em tração angular para completar rapidamente a abertura/fechamento ou

O canal do núcleo de esfera é plano e liso, menos propenso a deposições médias, permitindo o pigging da tubulação.

Tem uma estrutura simples, um peso leve e um bom desempenho de vedação, servindo como unidade de accionamento para instrumentos em

Sistemas de controlo automáticos.

2Equipado com um posicionador de válvulas eletro-pneumático, que utiliza sinais eléctricos e ar comprimido como potência, aceita

0-10mA DC ou 4-20mA DC sinais de corrente de entrada pelo sistema de controlo.

sinais de pressão da fonte para entrada/saída, alterando o ângulo de rotação do núcleo da esfera para obter uma regulação proporcional.

3. Com válvulas de controlo direccional de solenoide e indicadores de posição das válvulas, utilizando fonte de alimentação AC220V ou DC24V e

com pressão atmosférica como potência, realiza um controlo rápido de ligação e desligação (de duas posições) dos fluidos.

4O actuador pneumático adota uma estrutura de conversão de cilindro e braço de manivela de tipo pistão, oferecendo um grande binário de saída

O corpo do cilindro é um espelho, o corpo do cilindro é um espelho, o corpo do cilindro é um espelho, o corpo do cilindro é um espelho.

cilindro acabado para lubrificação sem óleo, com baixo coeficiente de atrito, resistência à corrosão e super durabilidade/fiabilidade.

Todos os rolamentos de transmissão utilizam rolamentos de auto lubrificação de limite para lubrificação sem óleo, garantindo nenhum desgaste no eixo de acionamento.
