Detalhes do produto
Lugar de origem: China
Marca: JGPV
Número do modelo: ZZYP-JGPV
Termos de pagamento e envio
Quantidade de ordem mínima: 1 conjunto
Preço: USD339/Set to USD7999.9/Set
Detalhes da embalagem: Embalagens de segurança de caixas de compensador
Tempo de entrega: duas semanas
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 500 ajustados pelo mês
Padrão ou Não Padrão: |
Padrão |
Aplicação: |
- Geral |
Características do produto: |
Válvula de controlo de automação industrial |
Objetivo: |
Regulação de fluxo |
Estrutura: |
Diafragma |
Fabricação artesanal: |
Casting |
Material do corpo: |
Aço fundido e aço inoxidável |
Tipo médio: |
Água, vapor e óleo, etc. |
Tamanho da porta: |
3/4" - 18" |
Conexão: |
Flanges |
padrão de ensaio: |
Ensaio de resistência e ensaio de vedação e exigência do cliente |
Garantia de qualidade: |
18 meses |
Nome: |
Válvula de controlo automática |
Padrão ou Não Padrão: |
Padrão |
Aplicação: |
- Geral |
Características do produto: |
Válvula de controlo de automação industrial |
Objetivo: |
Regulação de fluxo |
Estrutura: |
Diafragma |
Fabricação artesanal: |
Casting |
Material do corpo: |
Aço fundido e aço inoxidável |
Tipo médio: |
Água, vapor e óleo, etc. |
Tamanho da porta: |
3/4" - 18" |
Conexão: |
Flanges |
padrão de ensaio: |
Ensaio de resistência e ensaio de vedação e exigência do cliente |
Garantia de qualidade: |
18 meses |
Nome: |
Válvula de controlo automática |

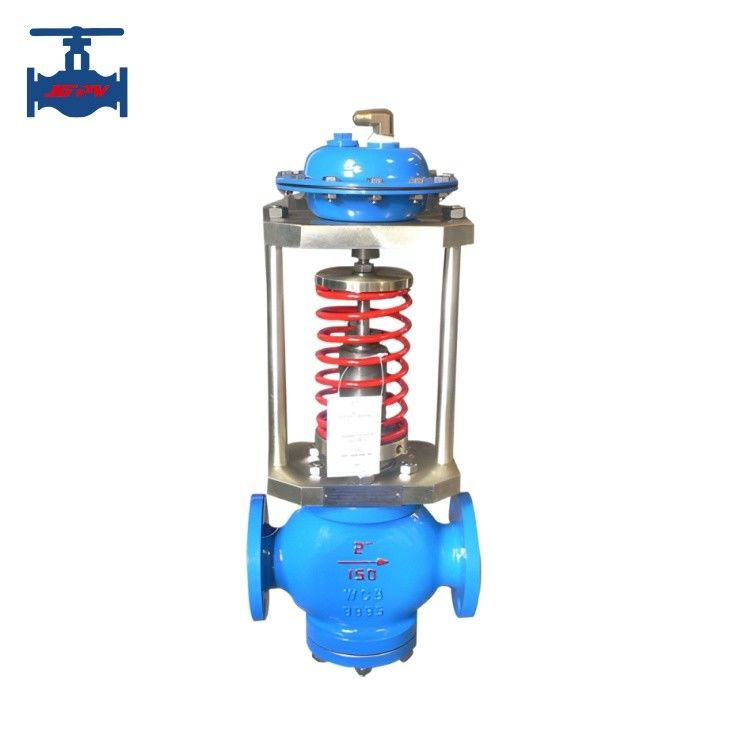

Valva reguladora de pressão automática de flange WCB para utilização de óleo de vapor de água
Introdução do produto:
A válvula de regulação de pressão automática da série SZZCP não requer energia externa.Ele usa a energia do meio regulado como fonte de energia para introduzir o atuador para controlar a posição do núcleo da válvula, altera a diferença de pressão e o caudal em ambas as extremidades e estabiliza a pressão na frente (ou atrás) da válvula.e força de onda do ponto de ajuste de baixa pressão, e é amplamente utilizado no controle automático de redução e estabilização de pressão ou alívio e estabilização de pressão para gás, líquido e vapor.
As válvulas de regulação de pressão autoperadas têm três estruturas: válvula de regulação de pressão de assento único (SZZYP), válvula de regulação de pressão de manga (SZZYM),e válvula de regulação de pressão dupla (SZZYN)Existem dois tipos de actuadores: tipo de diafragma e tipo de pistão;Os tipos de funções, incluindo a regulação da pressão após a válvula redutora de pressão (tipo B) e a regulação da pressão antes da válvula de alívio de pressão (tipo K). A pressão nominal do produto inclui PN16, 40 e 64; O intervalo de diâmetro do corpo da válvula é DN20-300; Há três níveis de vazamento: Nível II, Nível IV e Nível VI;A característica do fluxo é a abertura rápidaA pressão é regulada em fases de 15 a 2500 Kpa. Pode ser combinada conforme necessário para satisfazer as exigências das condições de trabalho dos utilizadores.
Parâmetro técnico do produto:
| Dimensão da porta DN ((mm)) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| Coeficiente de caudal nominal (KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||
| Duração nominal ((mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||
| Pressão nominal PN ((Mpa) | 1.6,4.0,6.4 | ||||||||||||||
| Intervalo de regulação da pressão ((MP a) | 15 ̇50 40 ̇80 60 ̇100 80 ̇140 120 ̇180 160 ̇220 200 ̇ 260 240°300° 280°350° 330°400° 380°450° 430°500° 480°560° 540°620° 600 ¢ 700 680 ¢ 800 780 ¢ 900 880 ¢ 1000 980 ¢ 1500 1000 ¢ 2500 |
||||||||||||||
| Características do caudal ((°C) | Abre depressa. | ||||||||||||||
| Precisão de ajuste ((%) | ± 5 | ||||||||||||||
| Temperatura de funcionamento ((°C) | ≤ 350 | ||||||||||||||
| Fugas admissíveis | Fechadura dura ((1/h) | Assento único:≤ 10 ′4 capacidade nominal de válvula ((Classe IV); assento duplo e mangue:≤ 5 × 10 ′3 capacidade nominal de válvula ((Classe II) | |||||||||||||
| Fechadura macia ((m1/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||
| Relação de redução de pressão | Max. - O quê? | 10 | |||||||||||||
| Minha. | 1.25 | ||||||||||||||
Características do produto:
1As válvulas de regulação de pressão auto-operadas não exigem energia externa e podem funcionar em situações sem eletricidade ou gás, o que é conveniente e economizador de energia.
2O intervalo de segmentação da pressão é fino e intersecta-se entre si, com alta precisão de ajuste.
3O valor de regulação da pressão pode ser regulado continuamente durante o funcionamento.
4. Ajustar a pressão atrás da válvula, com uma relação de 10: 1 a 10: 8 entre a pressão antes e depois da válvula
5Detecção do tipo de diafragma de borracha, com elevada precisão de detecção e acção sensível do actuador.
6Adoptar um mecanismo de equilíbrio de pressão para tornar a válvula de regulação sensível e precisa no controlo.
